Article librement inspiré de cette vidéo (en anglais) Vous pouvez la visionner pour voir la réalisation des différents types d’ancrages (activez les soustitres et traduction automatique).
Lorsque l’on installe une ligne en falaise sur 3 ou 4 points d’ancrages on utilise le plus souvent l’une ou l’autre de ces deux méthodes :
le “slidding X” ou le “BFK”.
“Slidding x” car on réalise un croisement et le master point peut coulisser et “BFK” pour Big Fat Knot ( gros nœud) .
Quels en sont les avantages et inconvénients et quand les utiliser ?
Vidéo comment réaliser un BFK :
Quand le réaliser ou non:
Le BFK présente l’avantage de ne pas nécessiter de backup car il est en soit redondant grâce a la réalisation d’un nœud sur la corde d’égalisation. Il ne nécessite donc qu’un seul brin de corde par ancrage. Cependant il ne peut pas être utilisé dans toutes les situations. On le réalise principalement pour installer lorsque 3 points sont sur un plan horizontal , ou que l’on utilise un A-frame ou que l’on installe l’ancrage en direction d’un point fixe qui empêche les mouvements de se produire au niveau de l’égalisation. Dans les autres cas on utilisera une triangulation ou “sliddingX” avec un backup vers chacun des points ou la methode 2×2 si il y a 4 points.
Quand les points ne sont pas sur un même plan horizontal ou qu’ils ont une résistance douteuse et doivent être bien égalisés , on préférera l’utilisation du “Slidding X “.
En effet si les points sont dans un plan vertical sans point fixe en avant , lorsque le pratiquant s’approche de l’ancrage , la ligne descend et cela change la direction de la force , qui se trouve alors totalement sur 1 ou 2 points seulement si l’on réalise un BFK dans cette configuration. L’utilisation du slidding X permet de palier à ce problème.
Comment réaliser un slidding X et le vérifier ?
Voir cet article : https://www.slackline974.org/triangulation-egalisation/
et la Video

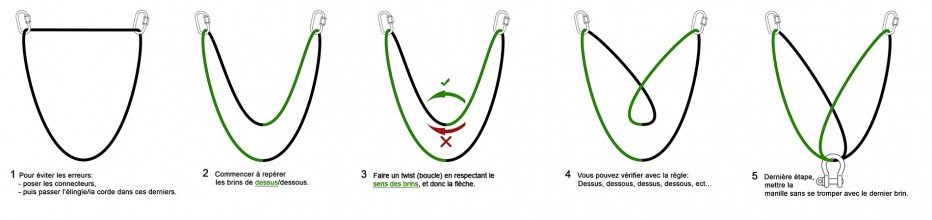

Pour le réaliser on passe la corde dans chacun des points a laide de maillons rapides , puis on tire les ganses entre chaque points et on réalise un nœud de jonction en huit ou pêcheur double . Veiller à prendre assez de longueur de corde pour garder des angles proches de 60° et inférieurs a 90° , on rejoint ensuite les ganses dans la manille principale qui doit être suffisamment grande pour permettre l’égalisation après avoir réalisé un demi-twist sur chaque ganse.
En cas d’ancrages très éloignés les uns des autres on peut prolonger chacun des points avec des élingues qui sont plus statiques pour réaliser une égalisation plus petite ensuite.
Pour le vérifier on part de chaque point et on vérifie en passant sa main entre les deux brins que la corde sort bien d’un coté et de l’autre de la manille principale pour chacun des deux brins et non du même coté et que l’on peut passer sa main entre les deux brins de la manille au maillon rapide de l’ancrage pour chaque point. Cela permet au système d’être fermé en cas de rupture d’un des ancrages.
Le slidding X doit toujours avoir un backup correct pour prévenir la rupture de la corde qui serait catastrophique sinon. Ce backup peut être réalisé avec des cordes des sangles ou des élingues ou whoopies slings dyneema et doit absolument prévenir l’extension de l’ancrage en cas de rupture d’un point ou de la corde principale. L’extension de l’ancrage est très mauvaise du fait de l’abrasion lors des mouvements rapides de l’ancrage et du choc potentiellement provoqué sur l’ancrage. ( CF VIDEO )
3 points : voir vidéos
4 points : Méthode 2×2 ( voir vidéo)
On réalise deux slidding X sur deux points chacun , un en élingue et un en corde , on ajuste la longueur de la corde un peu plus court que l’élingue avant la tension finale car celle ci s’étirera plus que l’élingue ensuite, cela permettra une bonne égalisation entre les 4 points. Cette méthode présente l’avantage , d’être redondante , de s’adapter à des points horizontaux ou verticaux , de nécessiter de peu de matériel, d’obtenir facilement une bonne égalisation et de prévenir l’extension de l’ancrage.
élingues ou corde ?
les élingues présente l’avantage d’être plus statiques ce qui donne moins de mouvement dans l’ancrage , étant plus grosses il est parfois dur d’égaliser dans la manille principale. Elles sont aussi plus résistantes à l’abrasion et à la météo que les cordes. Les cordes sont plus adaptables, plus légères mais aussi plus sensibles aux frottements et plus élastiques.
Il existe des élingues de diamètre plus fins possédant les mêmes résistances et permettant une meilleur égalisation.
Connecteurs :
on utilise des maillons rapides ou deltas au niveau des points , et des grosses manilles en acier inoxydable pour le masterpoint, elle doivent être suffisamment grande pour permettre aux brins de coulisser correctement. Pas de Deltas ou de mousquetons au niveau du masterpoint. De manière générale on évite les mousquetons en Highline.
On peut aussi réaliser des triangulations ou biangulations en cascade pour permettre une meilleure répartition des forces , par exemple si l’on utilise des pinces de chapiteau ou des coinceurs d’escalade au lieu des broches ou goujons. on réalisera un backup entre chacun des points et les 2 manilles du master point , en prenant garde au risques d’extension de l’ancrage.
Exemples en Photos

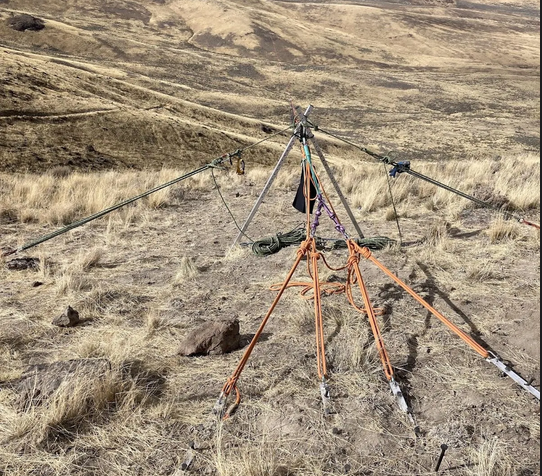

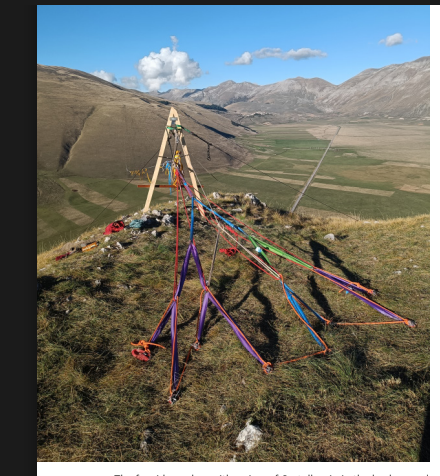

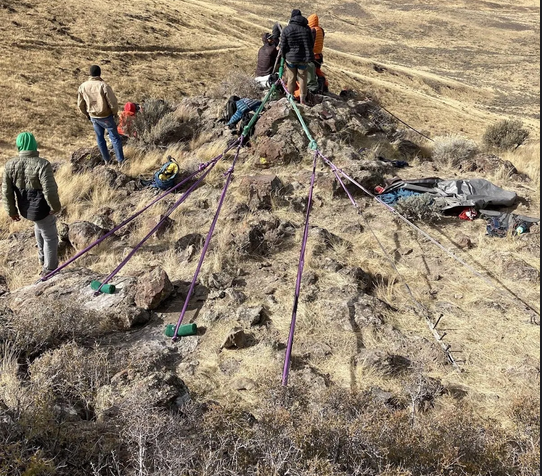

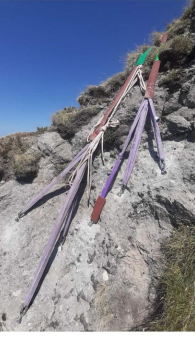

ancrages complexes en cascade extraits des rapports techniques des records du monde en france , aux USA et du record d’italie ( liens sur la page documents)
